Fortigate – Mikrotik arasında IPSEC VPN Konfigürasyonu Bölüm -4

FortigateMikrotik arasında IPSEC VPN konfigürasyonun son aşamasında Mikrotik tarafında yapılan ayarlamalar NAT ve IPSEC bölümlerinden oluşuyor.

Öncelikle NAT oluşturulması

IP -> FIREWALL -> Nat sekmesinde yeni bir kural oluşturarak  srcnat seçeneği ile kaynak ve hedef  adres blokları belirlenir.

IPSEC aşaması 3 adımda tamamlanıyor;

  1. Aşama de IP -> IPSEC -> Proposal sekmesinde aşağıdaki ayrıntılarla yeni bir Proposal oluşturuyoruz.

2. Aşamada IP -> IPSEC ->Peer sekmesinde yeni Peer oluşturup aşağıdaki şekilde VPN yapacağımız tarafın WAN ip adresi girilir.

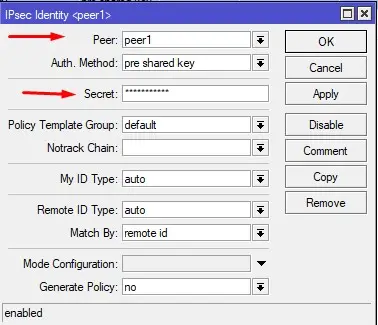

3. Aşamada IP -> IPSEC ->Identities sekmesinde yeni IPSEC identity oluşturulur. Peer seçeneğinde oluşturduğumuz Peer1 seçilir. Fortigate tarafına girdiğimiz parola bu aşamada bu alana girilir.

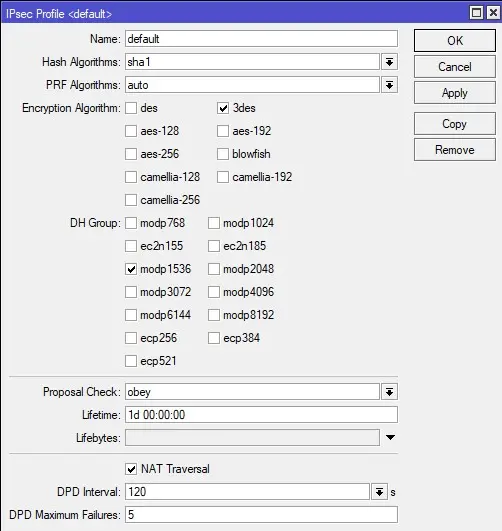

4. Aşamada IP -> IPSEC ->Profiles sekmesinde yeni IPSEC Profile oluşturulur. Fortinet tarafında belirlediğimiz şifreleme metodu bu alanda uygulanır.

5. Son aşamada  IP -> IPSEC ->Policies sekmesinde yeni IPSEC Police oluşturulur.

Son işlemlerle birlikte her şey yolunda ise oluşturduğumuz Policies nin status sekmesinde aşağıdaki bağlantının kurulduğunu görüyoruz

Aynı şekilde Fortigate tarafında Monitor menüsünün altında IPsec Monitor bölümünde bağlantının kurulduğunu doğrulayabiliriz
